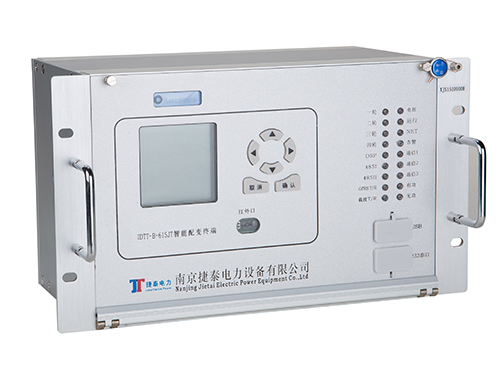

该终端是我公司根据国家电网公司Q/GDW615标准研发生产的,终端采用U 型机箱结构,集保护、电能计量、配变监测、电能质量监测、集中抄表、负荷管理、重合闸和无功补偿控制等功能于一体。
一、产品系列
规格型号 | 外形尺寸(宽×高×深) | 重量 |
IDTT-B-615JT | 276mm×178mm×156mm | 4.5kg |
二、产品优势及创新
1、协助客户在国网电科院取得近 50 份检测报告;
2、具备故障录波、电压暂降/中断/暂升、电压波动与闪变、暂时或瞬态过电压等功能;
3、满足国网Q/GDW 615-2011《农网智能配变终端规范和技术条件》;
4、支持多种通讯规约(Q/GDW 376.1-2009、IEC60870-101/ 104);
5、已在多个省电力公司批量使用。
三、主要技术指标
-额定电压:AC 3×220V/380V
-额定电流:3×5(10)A
-额定频率:50Hz
-交流采样:交流电压1路(Ua、Ub、Uc)
输入额定值为220V/380V 输入电压范围(0—2)Un
交流电流1路(Ia、Ib、Ic )
输入额定值5A,输入电流范围(0—5)In
-在非通信状态下,三相供电的终端,每相有功功率不大于5W,视在功率不大于10VA
-遥控输出:4路分/合双位置控制输出和1路告警继电器输出。
-状态量采集:16路
-电容投切控制:13路
-通讯接口:3路RS485、1路GPRS、2路RS232 、1路USB 、2路RJ45以太网
-准确度等级:有功电量1.0,无功电量2.0
-直流模拟量输入:
电流输入方式:4-20 mA,输入路数:6路
电阻输入方式:电阻0-40KΩ,输入路数:4路
-专用湿度输入接口:1路
四、主要功能
-配电变压器监测与保护
-剩余电流动作保护器控制与监测
-无功功率动态补偿
-三相不平衡治理
-分布式电源接入管理
-视频监视
-环境监测
-用户用电信息监测
五、执行标准
-Q/GDW 376.1 《电力用户用电信息采集系统通讯协议:主站与采集终端协议》
-Q/GDW 615-2011 《农网智能配变终端功能规范和技术条件》
-Q/GDW 435 《农村电网无功补偿技术导则》
-Q/GDW 462 《农网建设与改造技术导则》
-DL/T 645-1997 《多功能电能表通信协议》
-DL/T 645-2007 《多功能电能表通信协议》
-DL/T634.5101-2002/IEC60870-5-101:2002 《远动设备及系统 第5-101部分:传输规约 基本远动任务配套标准》
-DL/T634.5104-2002/IEC60870-5-104:2002 《远动设备及系统 第5-104部分:传输规约 传输协议子集》
六、应用范围
适用于农网和城网智能配电台区(配电房、箱式变电站、柱上变压器)的新建及改造。
